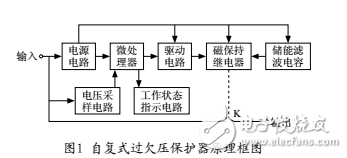

自復式過欠壓保護器原理圖，由電源電路、電壓采樣電路、微處理器、工作狀態(tài)指示電路、驅動電路、磁保持繼電器、儲能濾波電容組成。

 電源電路輸入端為電源進線端，輸出直流電源，為微處理器、驅動電路、磁保持繼電器、儲能濾波電容供電。

 電壓采樣電路輸入端為電網電壓，輸出電壓信號給微處理器。

 微處理器輸出兩組信號，一組為工作狀態(tài)信號，輸出給工作狀態(tài)指示電路，另一路為驅動信號，輸出給驅動電路，由驅動電路驅動磁保持繼電器。儲能電容為磁保持繼電器提供瞬時動作能量。
